LapMonitor トランスポンダーの修理
1/9/2024
先日のプラクティスの最後に、トランスポンダーマウントが外れて壊れてしまいました。
トランスポンダーマウントは「LapMonitor トランスポンダーマウントの試作」で作ったものです。

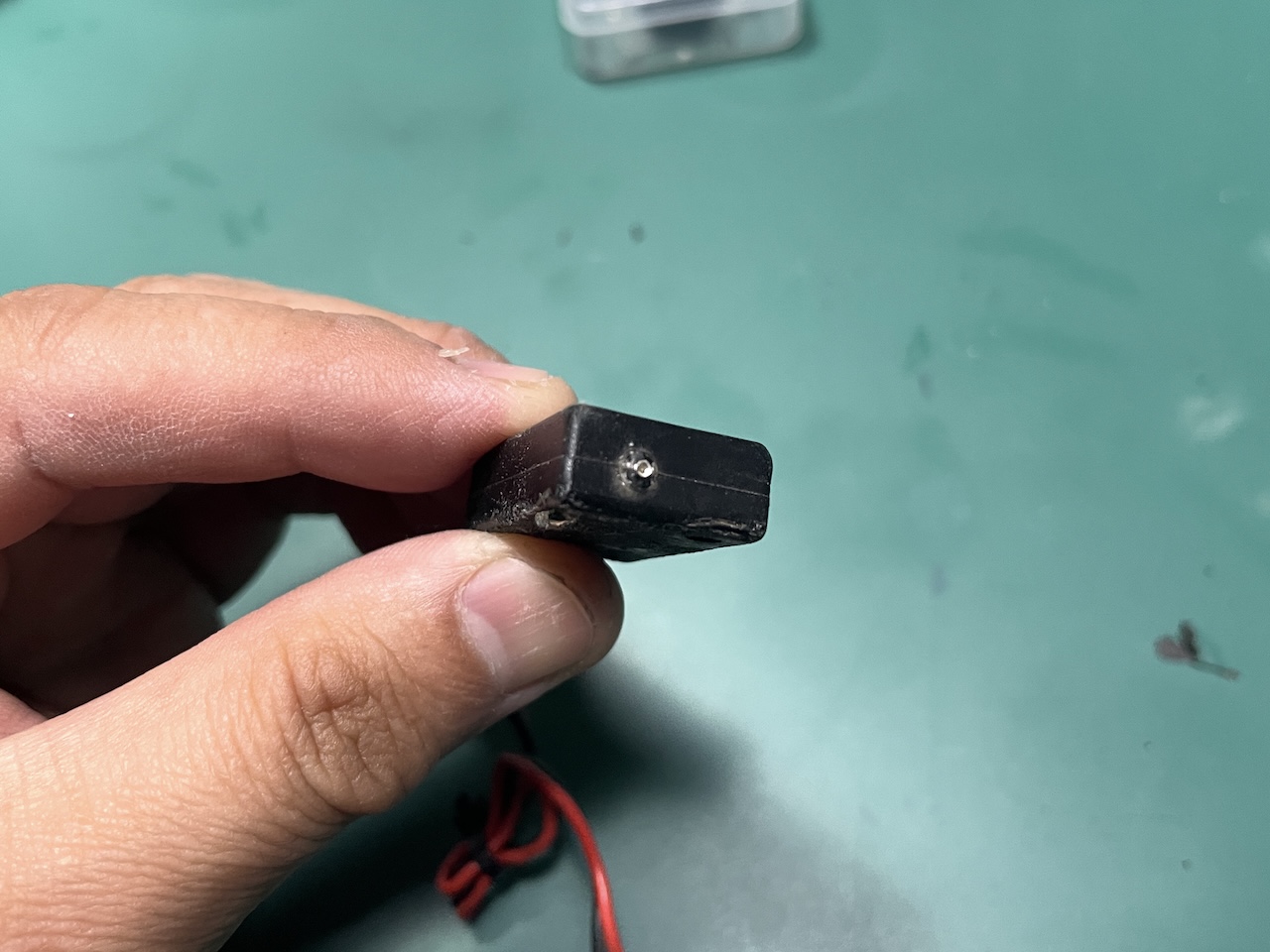

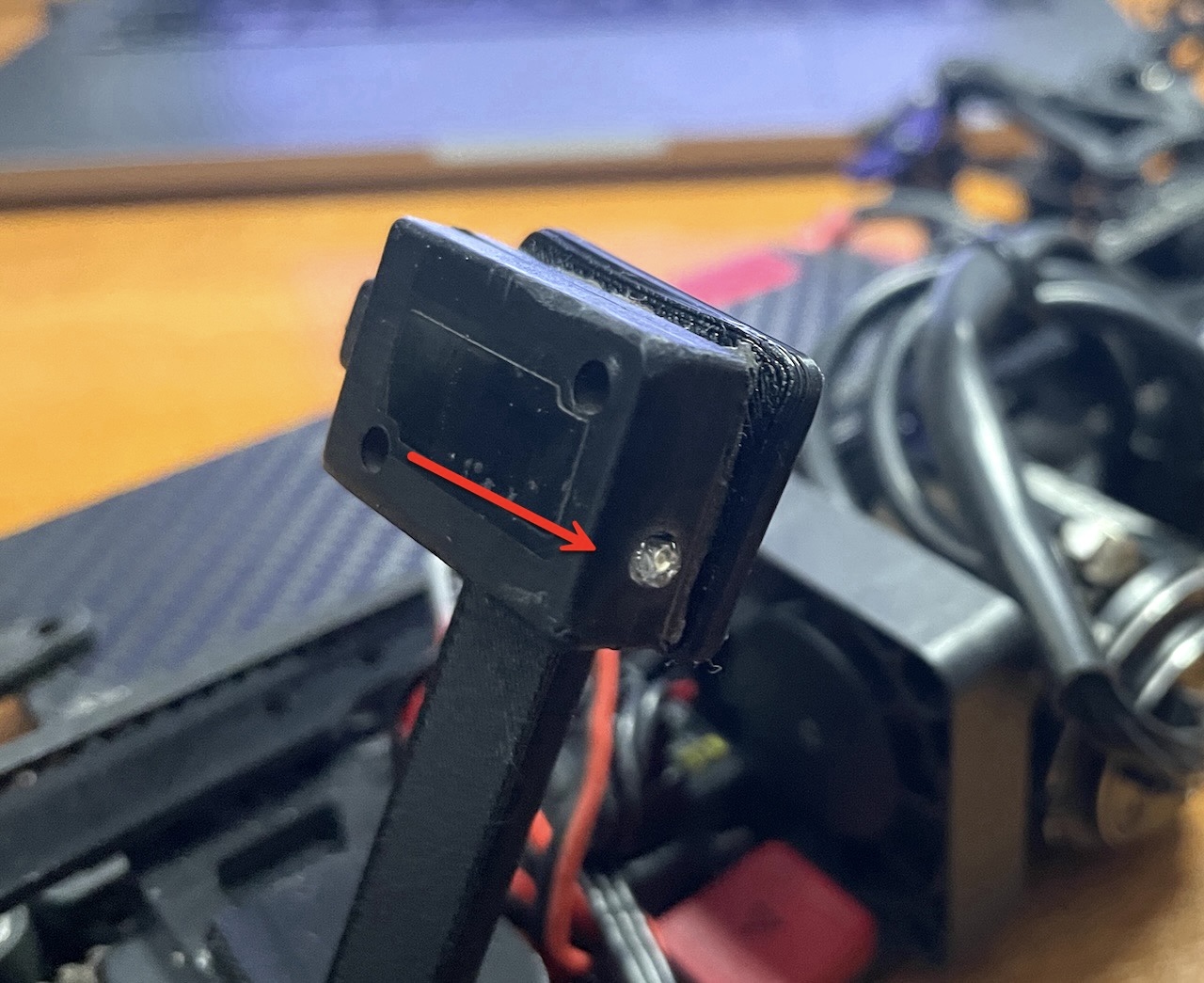

どうやら、このときにトランスポンダーを引きずって少し走ってしまったらしく、トランスポンダーの赤外線 LED の部分が割れて壊れていました。
特にオンロードでは、プラクティス時のラップ計測は極めて重要だと思ってます。どう走った時、どうセットした時に、どんなラップタイムになるか。今、経験を積み始めているときですから。LapMonitor がないのはとても困ります。
動作を試してみましたが、残念ながら動作せず。
あー、残念。。。トランスポンダーを買い換えるしかないか・・・
と、あきらめかけたとき、ふと、「あ、そういえば、赤外線 LED なら手持ちがあるぞ」と思い出しました。
手持ちの赤外線 LED の仕様等はさっぱりわかりません。知っているのは 940nm の一般的な赤外線 LED である、ということだけです。電子工作で遊んだ時に使ったものです。
どうせ買い換えるなら、ダメ元でやってみよう、と、思い立ち、このパーツの交換をやってみることにしました。
ゴムのカバーを剥ぎ取ります。直せなければ、捨てるしかないので、ガンガン攻め込みます。

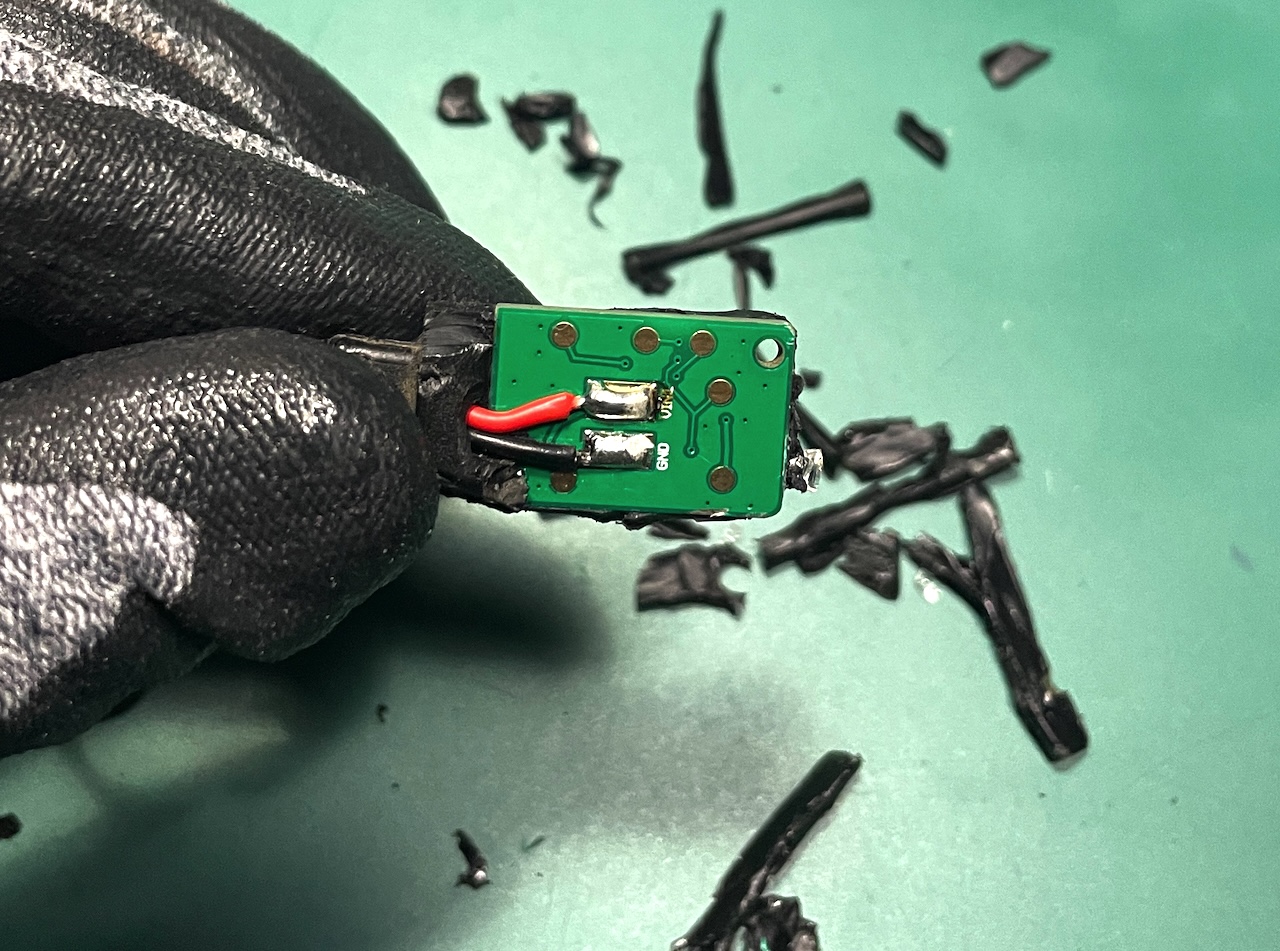

あと、ひと息。

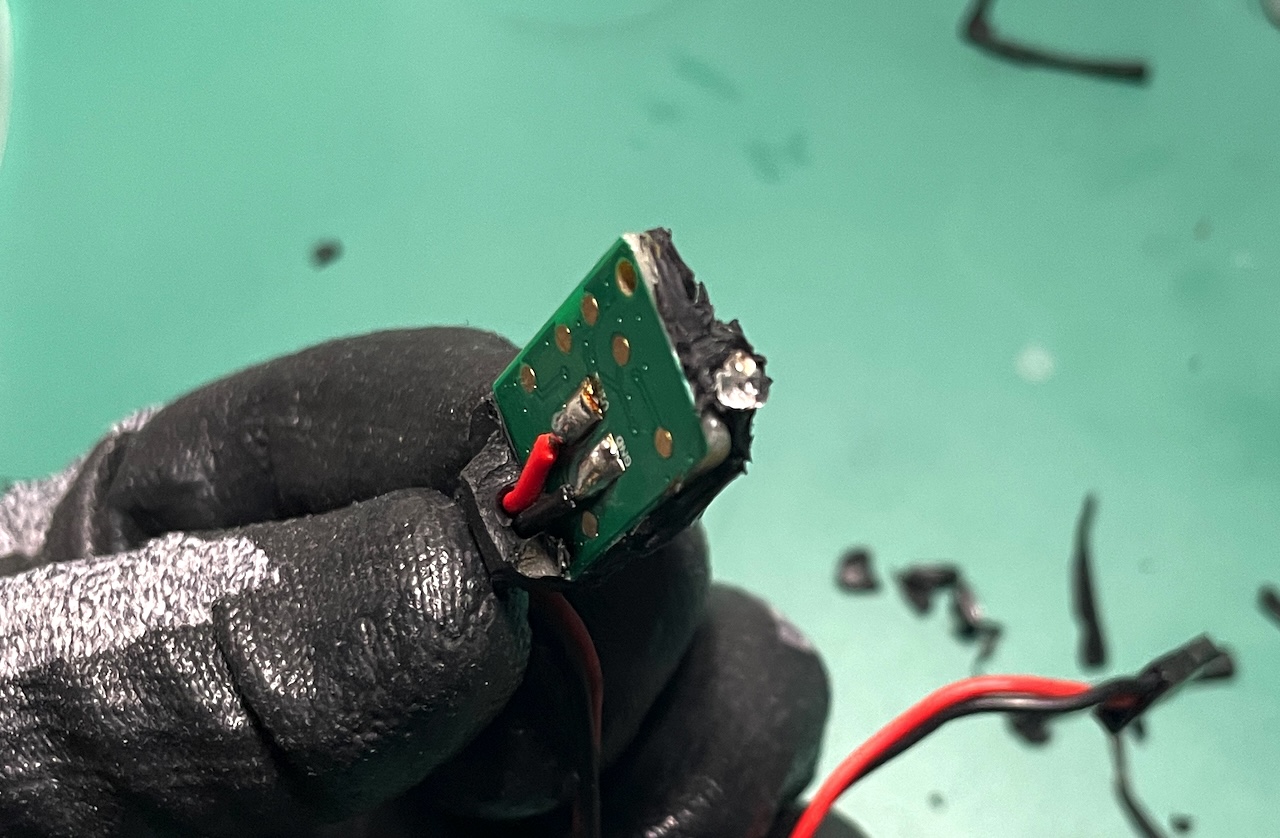

無事にきれいにゴムが取れました。やはり、赤外線 LED が割れて粉々になっています。

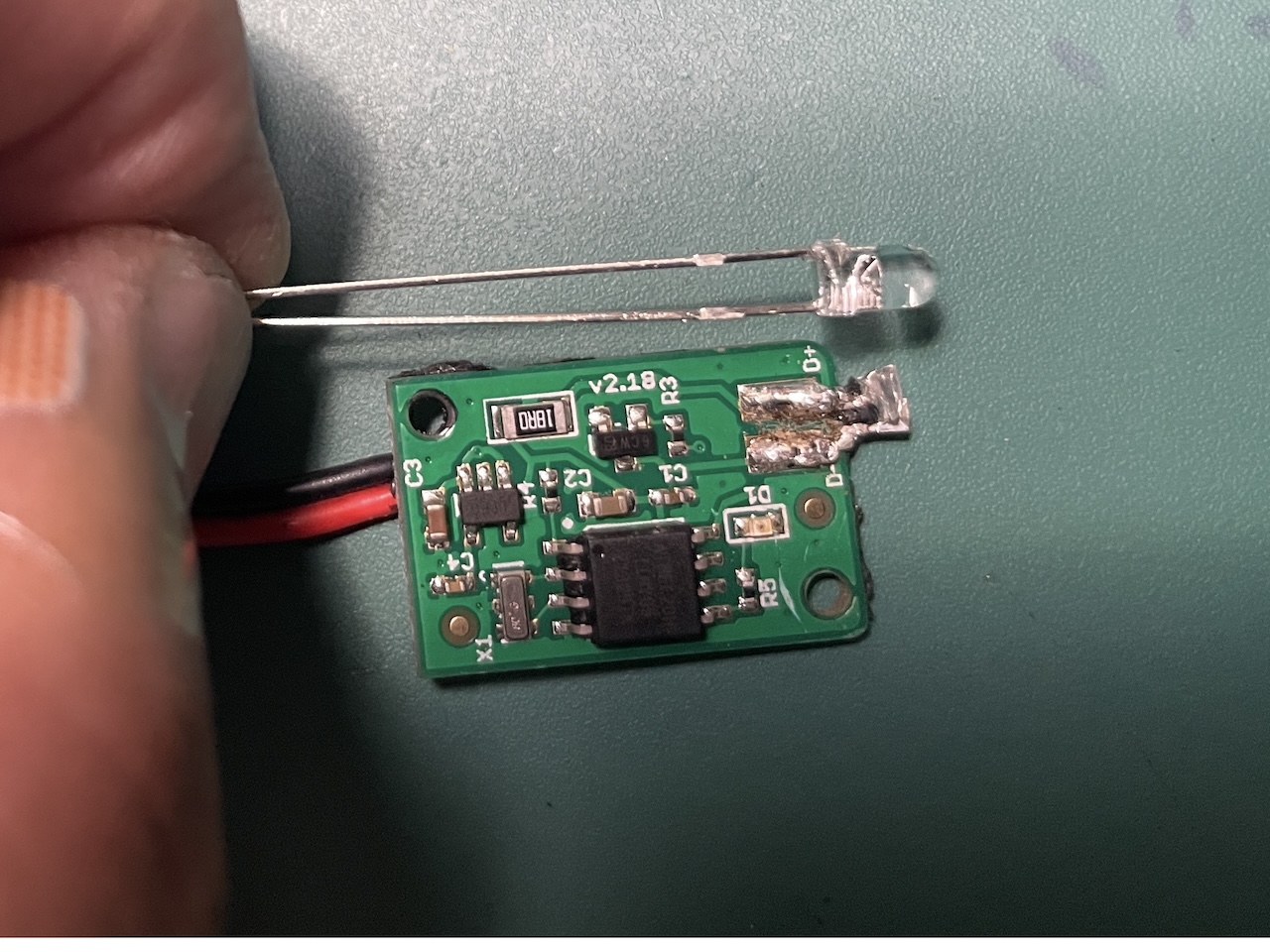

基板にプラスとマイナスが記載されているので、わかりやすい。ちょうど同じ大きさだったので、これに付け替えます。

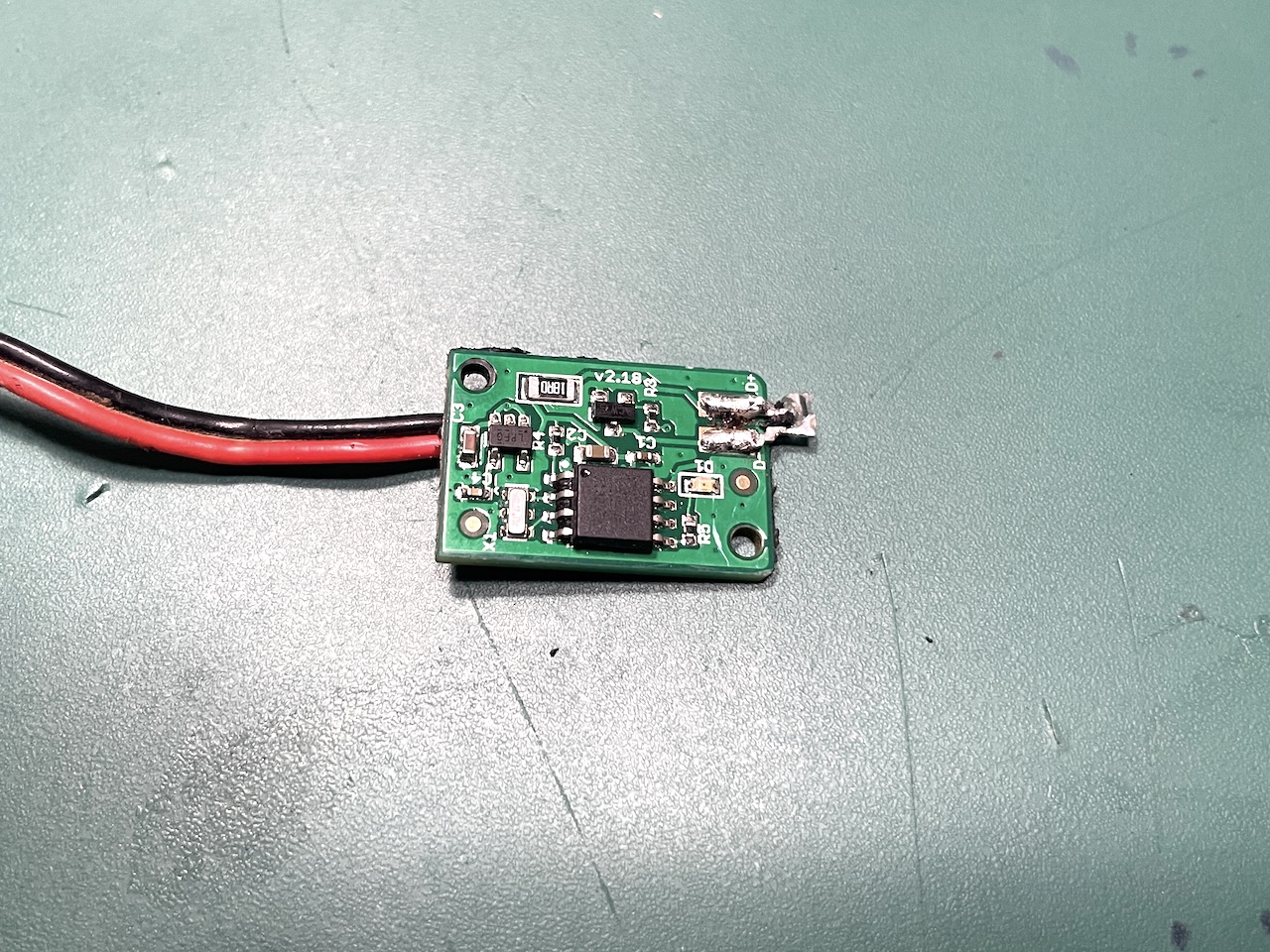

破損した LED のカスを取り除きます。ちなみに、はんだは 63/37、はんだゴテは 644°F で問題ないようでした。

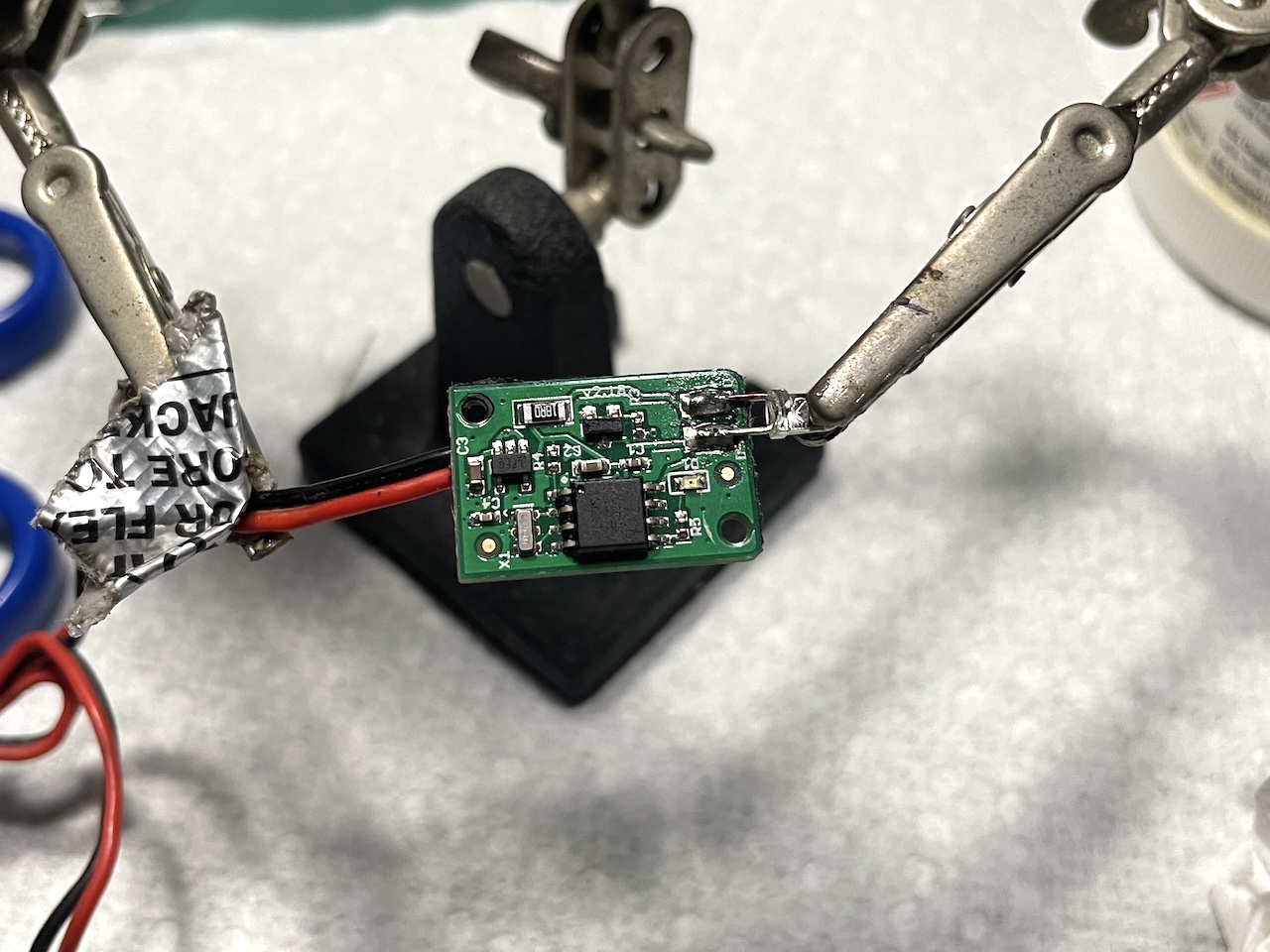

赤外線 LED の足にはんだめっきして、基板にあてがい、はんだごてでさっと撫でると無事につきました。

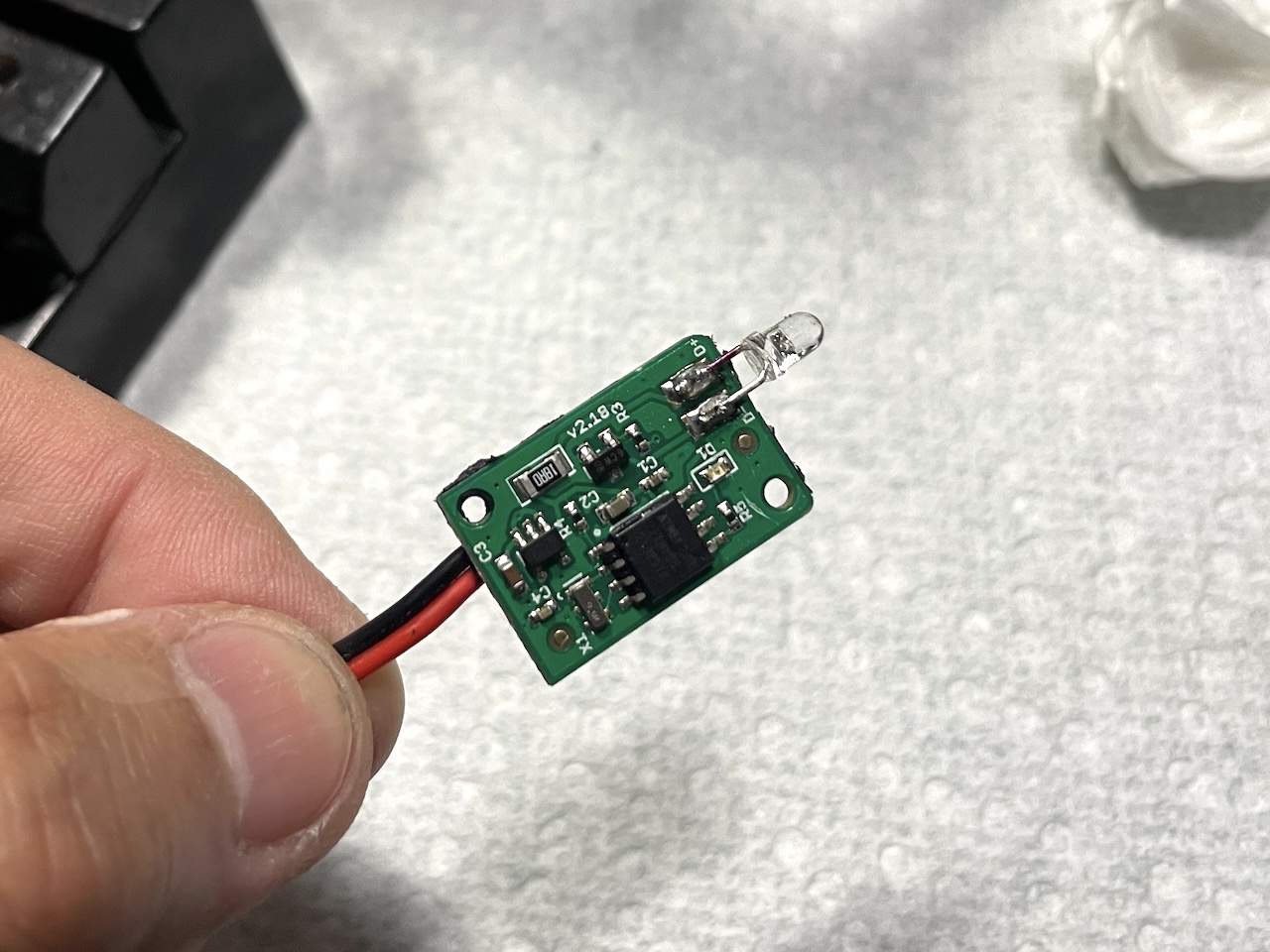

ぱっと見は、なんとなく思ったようにはなりました。問題はそもそも、これが適切な部品かどうか。それは知る由もありません。ダメなら捨てるだけですから、試すのみです。

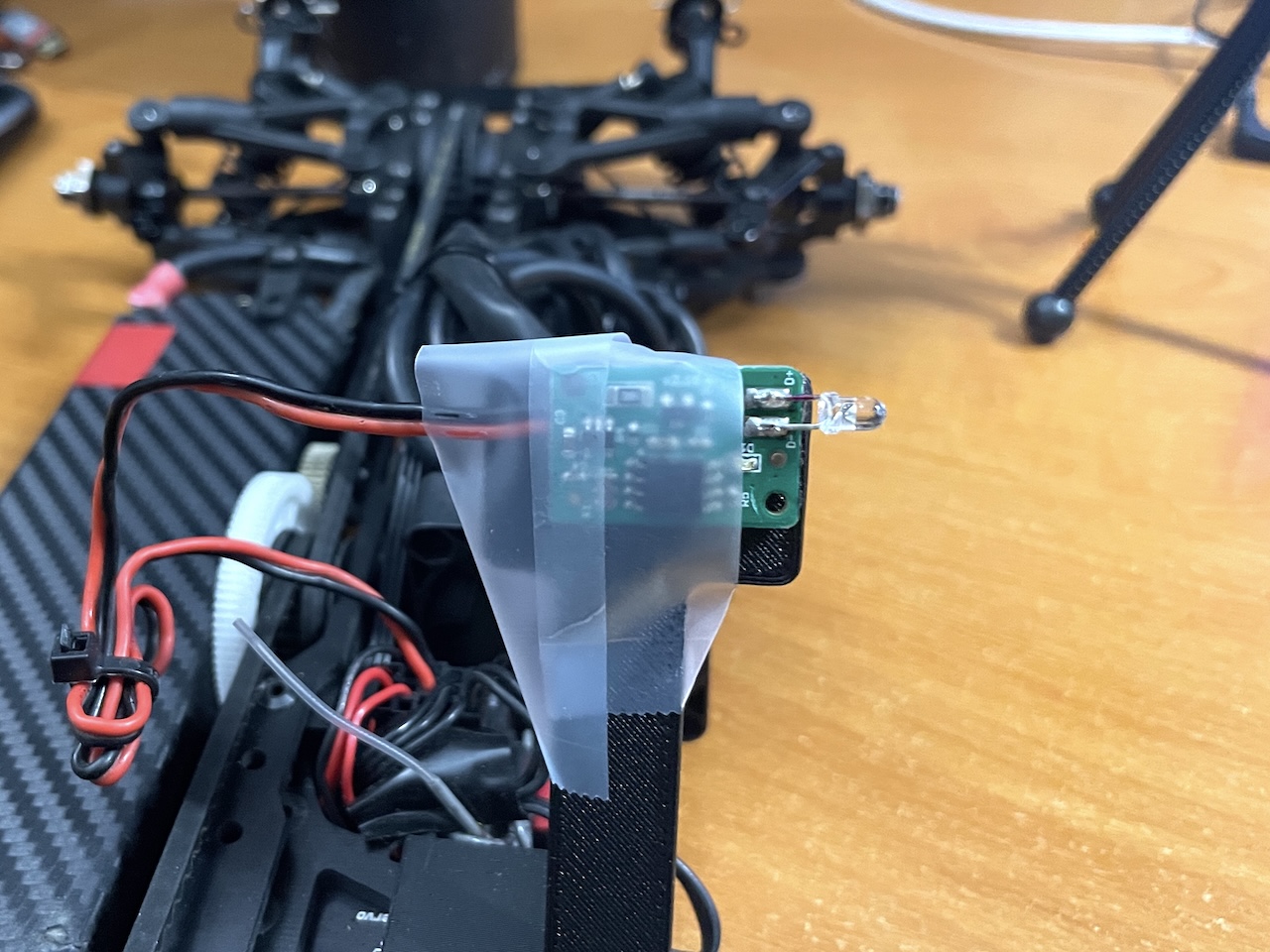

動作確認・・・部屋で試した限り、無事に動作確認できました 👍
実際に走らせたわけではありませんから、どうなるかわからないですけど、とりあえずまだ使えるかもしれない、という希望はみえました。

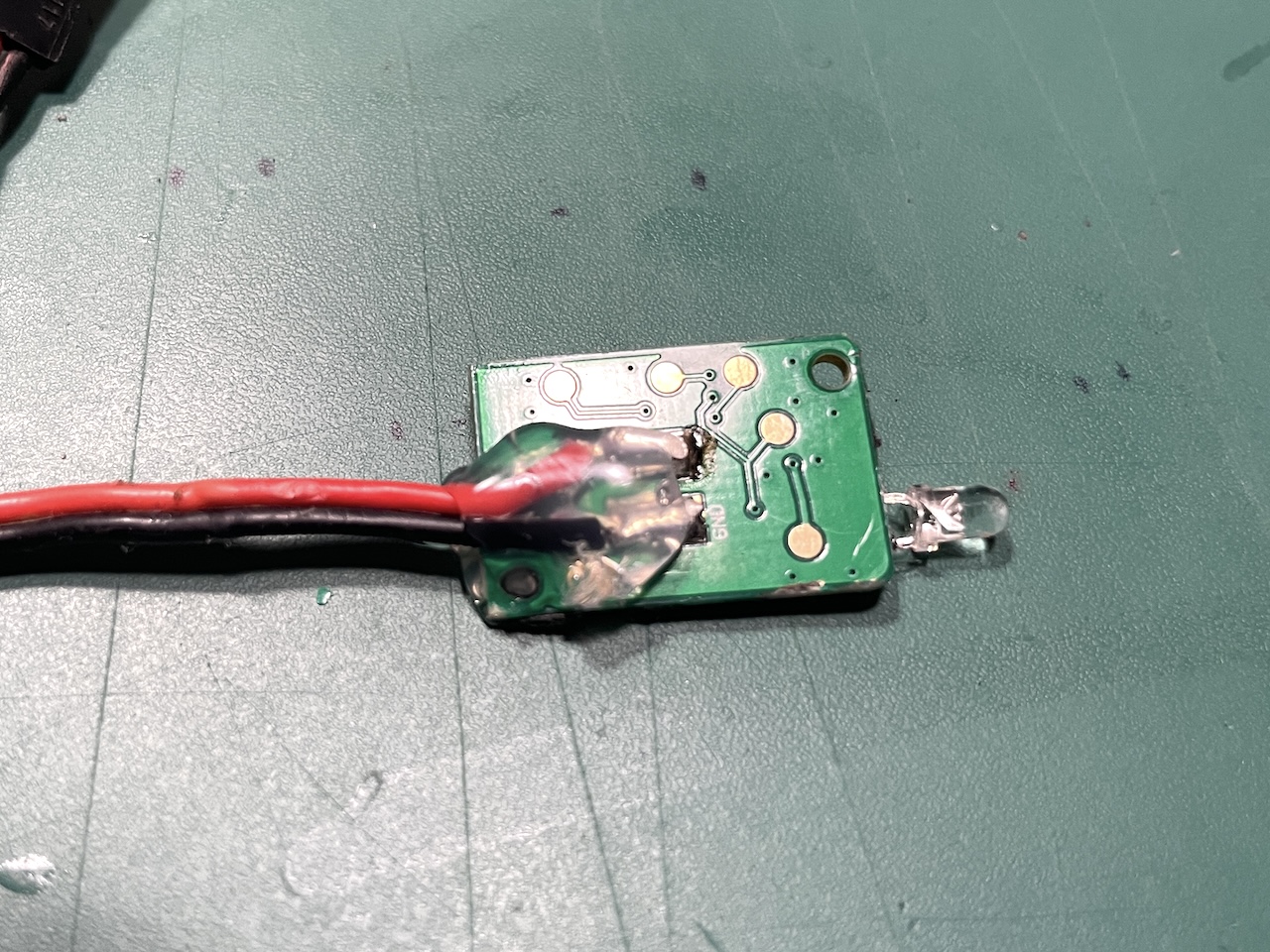

ワイヤーが切れそうなので、ホットグルーで固めておきます。

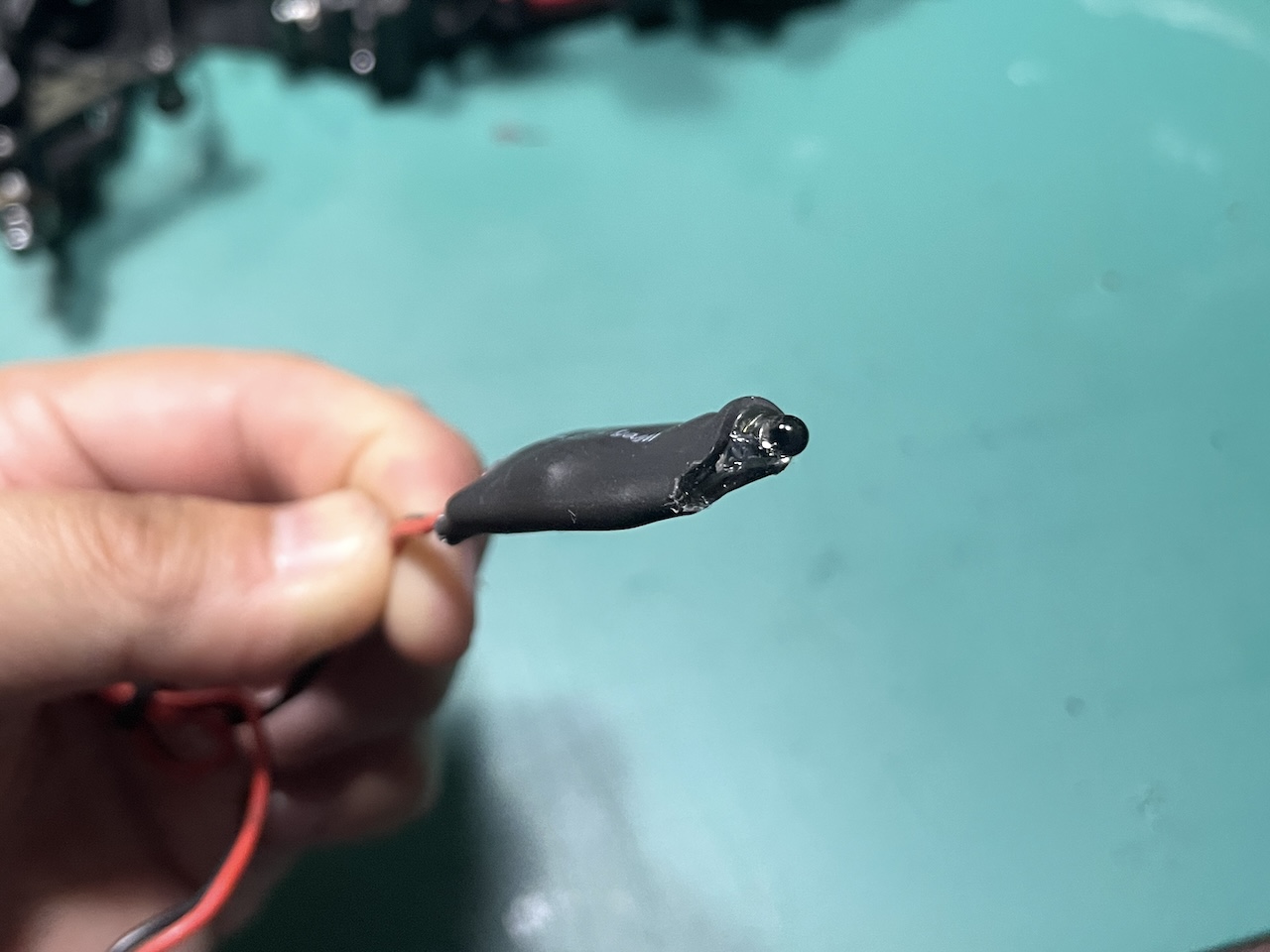

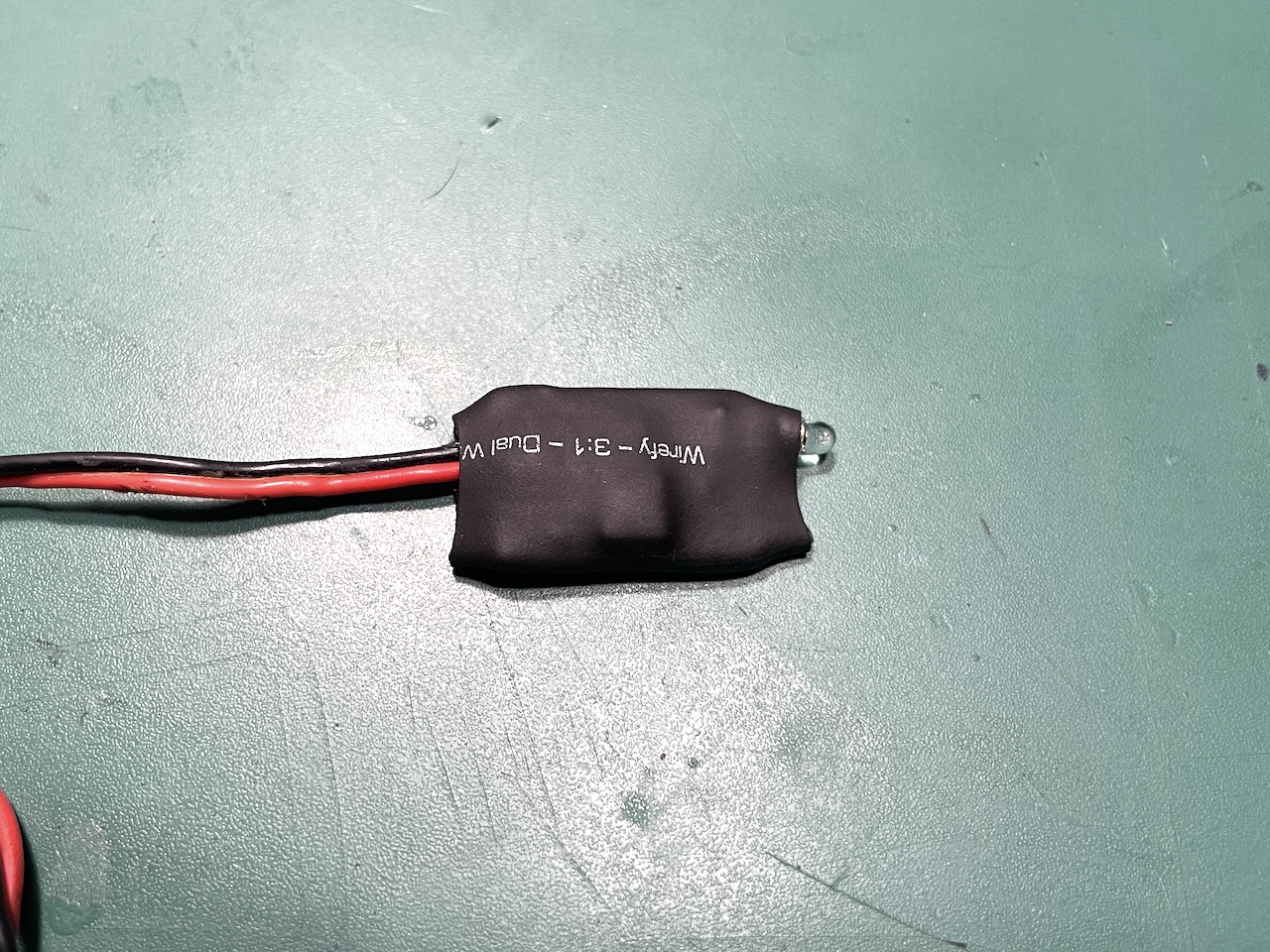

グルー付きのヒートシュリンクでカバー。

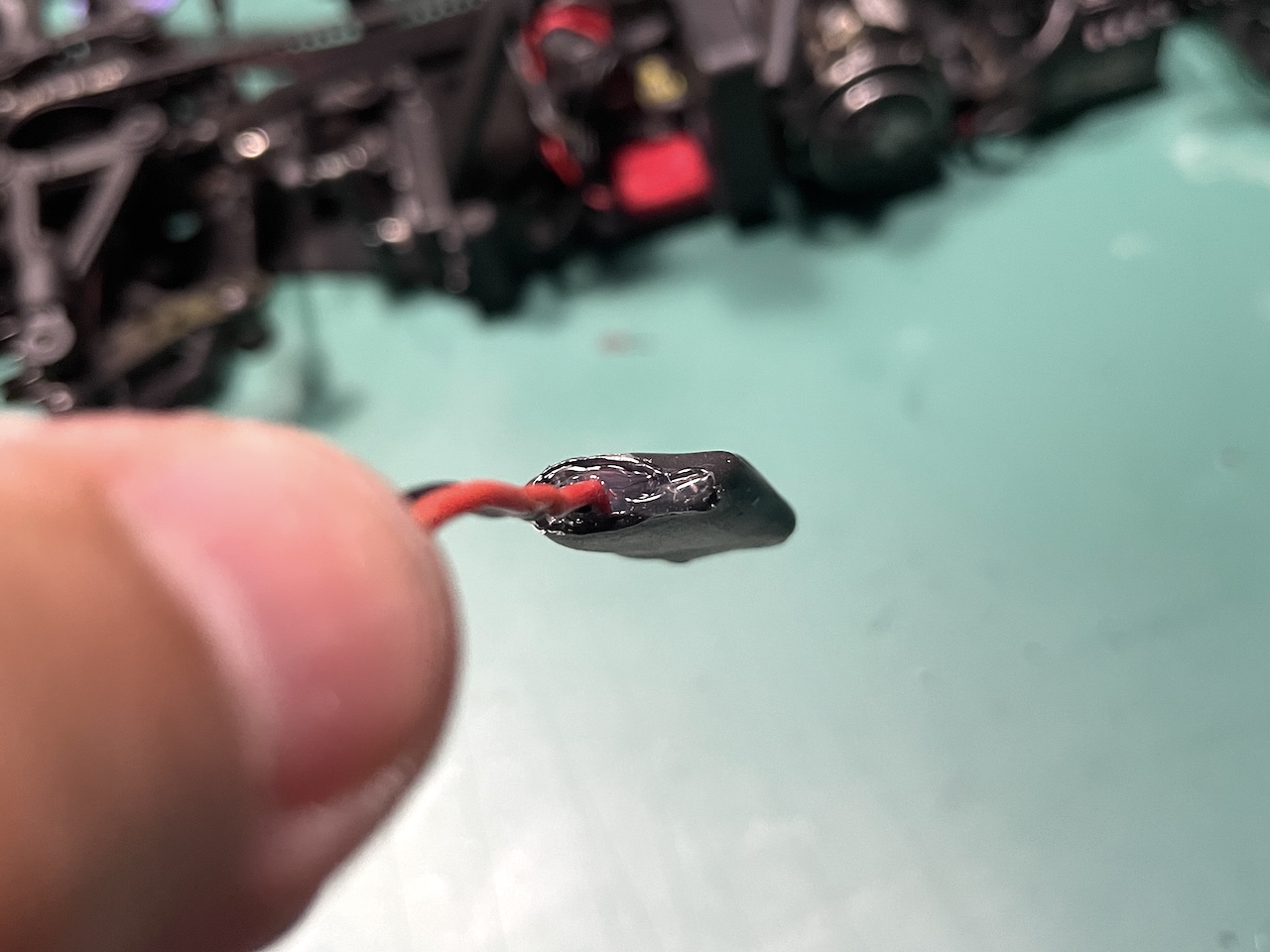

隙間はホットグルーで埋めました。
ちょっと見た目は変わってしまいましたが、無事に直ったようにみえます。まだわからないですけど 😅
次回のプラクティスで試して、もしうまく計測できないようなら、買い替えたいと思います。
