デュポンコネクターの圧着方法

最終更新日: 2025年2月19日

ここでは DuPont (デュポン) コネクターの圧着ツールと圧着方法について説明します。

圧着ツール

ジャンパーピンはワイヤーに圧着 (crimp) します。この作業には専用の圧着ペンチ等のツールが販売されているので、それを利用します。

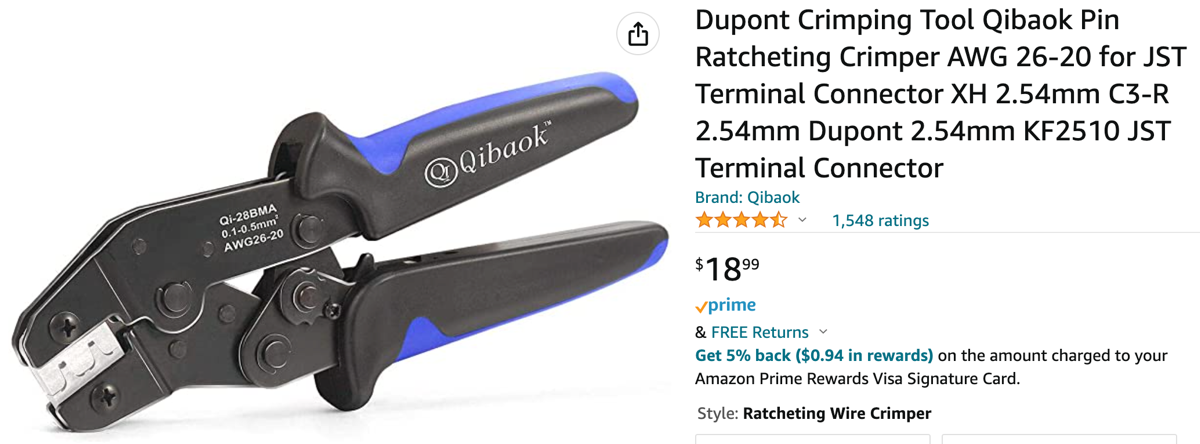

デュポンコネクター用の圧着ツールは、次のようなものです。

ちなみに、このツールは、デュポンコネクターだけでなく、XH コネクターの圧着も可能なタイプです。

サーボワイヤー

サーボやESCのワイヤーを短くするだけなら、ワイヤーを別途購入する必要はありません。 しかし、ワイヤーの断線などで修理する場合には、サーボ用のワイヤーがあると便利です。

サーボワイヤーというような名前で販売されています。

太さは 22AWG くらいが良いと思います。

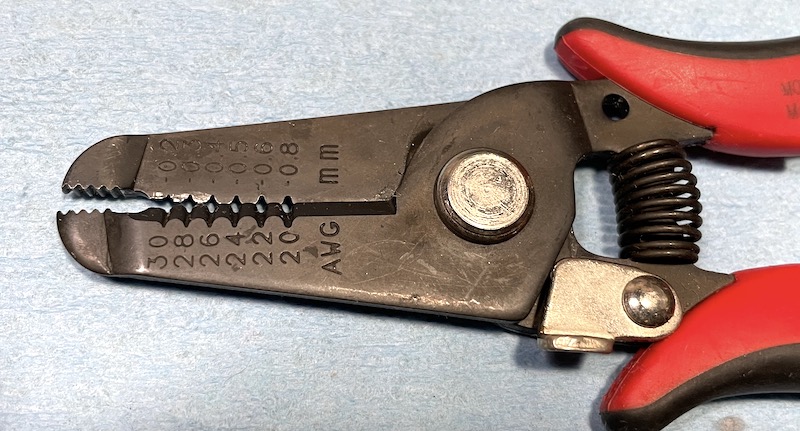

ワイヤーストリッパー

モーターのワイヤーなどの被覆を剥くときは、ハサミやナイフでも問題ありませんが、サーボワイヤーは細いので、 ワイヤーストリッパがあると便利です。

サーボワイヤーの太さは 22AWG か 24AWG 程度であることが普通です。不明の場合は 20AWG など、太い方から順に試すと良いでしょう。

デュポンコネクターの圧着方法

コネクターの圧着方法について、簡単に説明します。

圧着ツール等の説明書に、詳しく書いてある場合があると思いますので、詳しくはそちらをご覧ください。

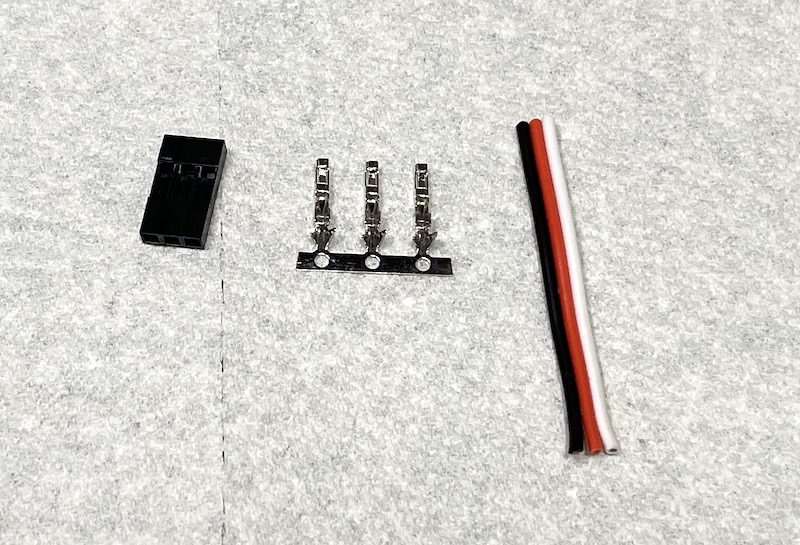

ここでは、コネクターハウジング、クリンプピン、サーボワイヤを用意し、ワイヤにコネクターを取り付けてみましょう。

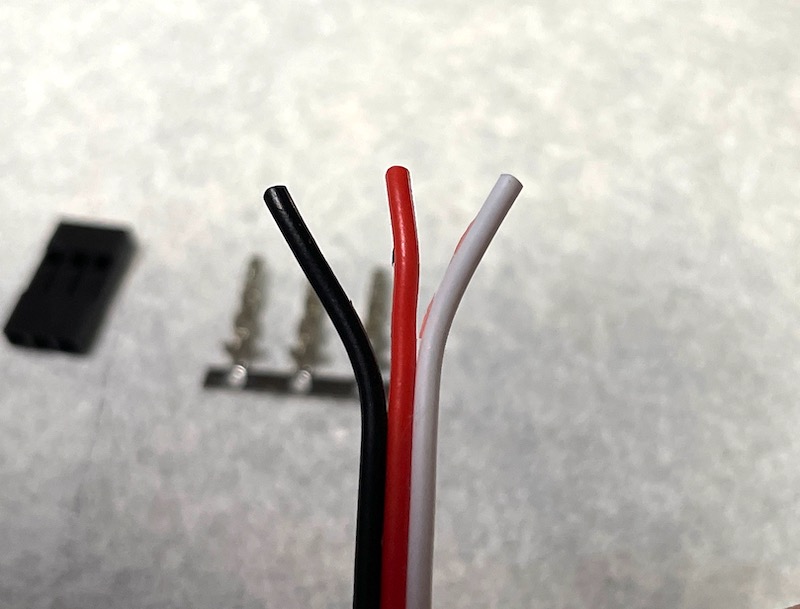

まず、３本つながっているワイヤーを、１センチほど切り、１本ずつにほぐします。

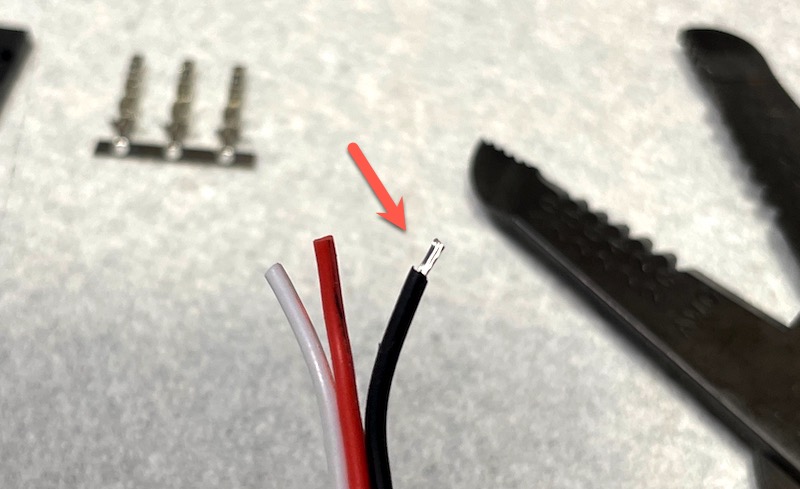

2〜3ｍｍ程度、被覆をワイヤストリッパーで切ります。

ワイヤーの極性は、ハウジングのスリットを手前にして、右側がグラウンド (GND)、中央が供給電源のプラス、左側が信号線です。

並び順と、ピンの向きに注意してください。

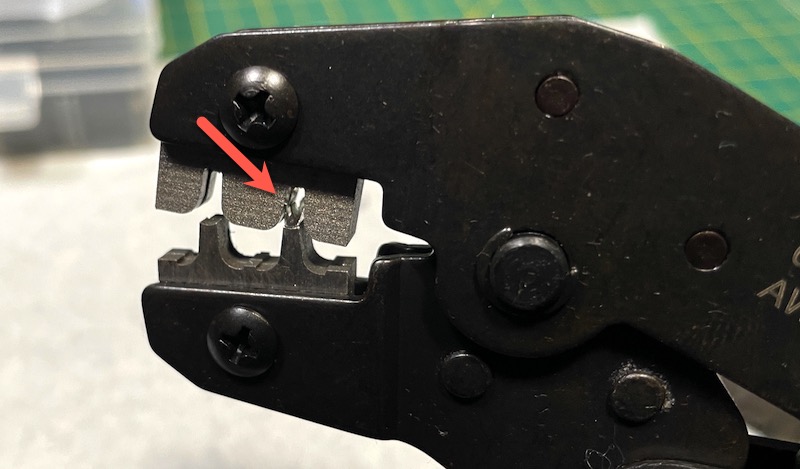

クリンプピンを、圧着ツールに軽く挟みます。

被覆を切ったワイヤーを挟みます。

このとき、被覆を切った箇所が、クリンプピンの内側に圧着され、被覆部分が外側に圧着されるようにします。

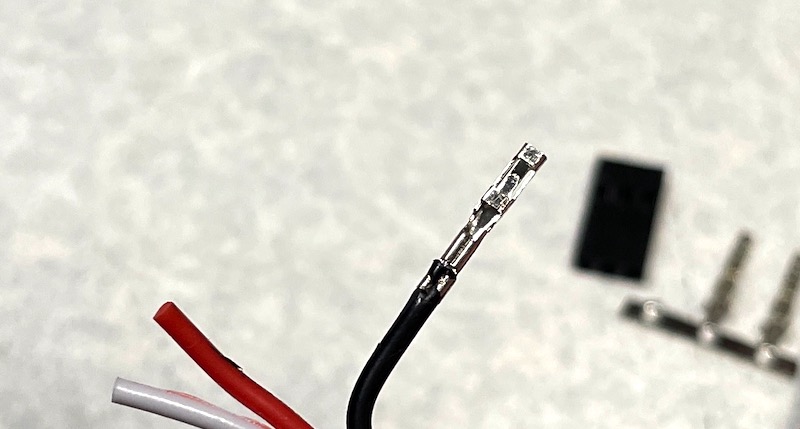

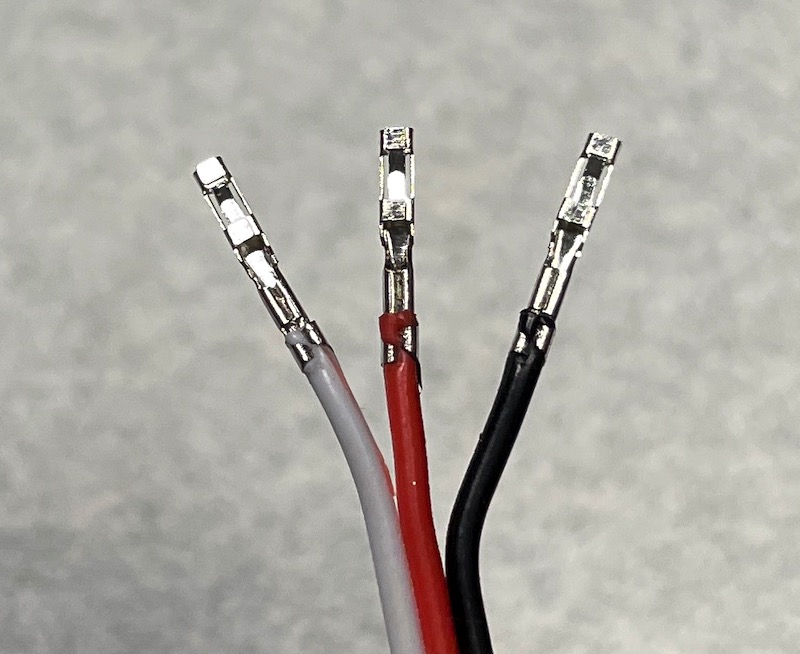

同様に残りの２本も、クリンプピンを圧着します。このとき、ピンが同じ向きを向くよう注意してください。

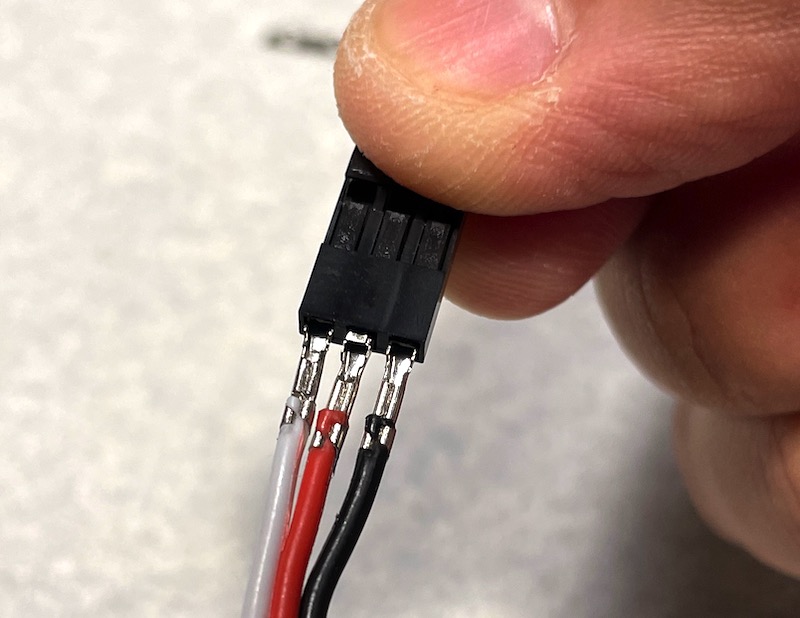

ハウジングにピンを入れます。

カチッと音がするところまで、真っ直ぐ差し込みます。

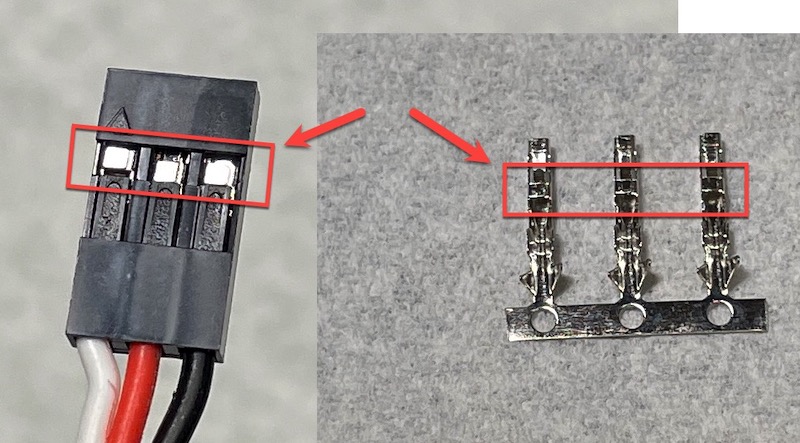

クリンプピンの四角い突起部分が、ハウジングのスリットから見えるところまで入ります。ここまで入ると、ピンがハウジングに引っ掛かり、抜けなくなります。このときカチッと音がします。

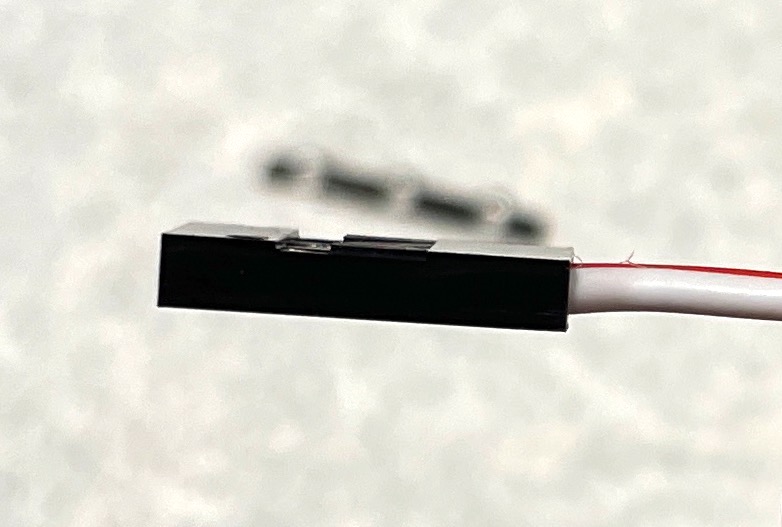

ピンが所定の位置まで入っていれば、ハウジングが平らになるはずです。

ピンが奥まで入っていないと、ピンがハウジングから抜けてきて、接触不良の原因になりますので、ご注意ください。
